Tutorial AutoCAD Civil 3D – Membuat Surface dan Kontur dari Data Survey Pengukuran

jasaukurtanah.com – Setelah sebelumnya kita belajar untuk mengenal AutoCAD Civil 3D secara umum dan belajar mengimport point survey ke dalam AutoCAD Civil 3D, kali ini kita akan masuk ke bahasan selanjutnya

Yaitu bagaimana cara membuat surface dan membuat kontur di AutoCAD Civil 3D

Sebelum membuat surface pastikan juga kalian telah mengimport data pengukuran topografi ke dalam AutoCAD Civil 3D

Dalam tutorial membuat surface dan kontur kali ini yang kami gunakan adalah AutoCAD Civil 3D 2014. Akan tetapi untuk beberapa versi AutoCAD Civil 3D baik untuk yang lebih baru atau yang lama, menu-menu nya masih sama persis sehingga tutorial ini tidak sebatas hanya untuk AutoCAD Civil 3D keluaran 2014

Bagi yang belum sempat membaca postingan kami sebelumnya tentang mengimport point, silakan baca terlebih dahulu pada tautan berikut

Mengimport Point Data Survey ke AutoCAD Civil 3D

Membuat Surface

Langsung saja. Setelah data pengukuran topografi berhasil diimport, langkah yang perlu kita lakukan adalah dengan pergi ke menu HomeSurfaces seperti pada tampilan berikut

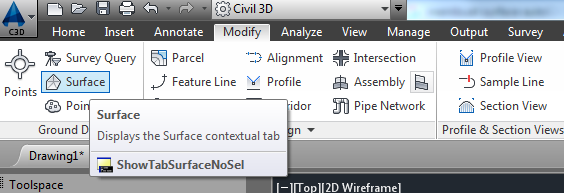

Apabila tampilan menu di screen AutoCAD teman-teman tidak terdapat menu tersebut atau tidak sama dengan yang saya tampilkan, pastikan tampilannya dirubah terlebih dahulu dengan mencari icon di ujung kanan bawah  lalu pada menubar yang keluar silakan pilih Civil 3D seperti pada gambar berikut

Kemudian kita menuju langkah selanjutnya, klik surfaces kemudian pada menubar yang ditampilkan silakan pilih Create Surface

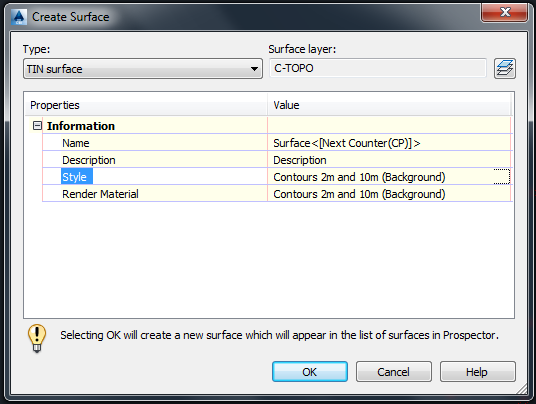

Setelahnya akan keluar kotak dialog yang baru. Dalam kotak dialog ini kita diharuskan untuk memilih Type Surface apa yang akan kita gunakan nantinya

SIlakan pilih opsi TIN Surface

Untuk layer biarkan saja default seperti itu

Kemudian pada menu properties kita akan diminta untuk mengisikan nama dari surface berikut style dari kontur yang akan kita tampilkan nanti. Untuk latihan kali ini silakan biarkan dalam kondisi defaultnya. Kemudian klik OK

Sampai disini tahapan membuat surface sudah selesai. Cepat bukan?

tunggu dulu masih ada tahapan lainnya dalam pembuatan surface

Kita tadi baru membuat surface pada autocad civil 3d saja dan belum memasukkan informasi koordinat atau data surveynya

Modify Surface – Membuat Kontur

Untuk mengisikan data survey kita ke dalam surface AutoCAD Civil 3D yang baru saja kita buat teman-teman dapat menuju ke menu bar atas dan pilih menu modifysurface

Kemudian kita akan mendapatkan menu baru

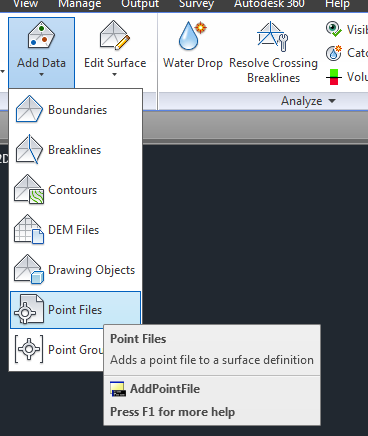

klik pada menu add datapoint files/point grup

Karena tadi kita tidak membuat point group silakan pilih point files

Kemudian isikan seperti kita pada saat melakukan import point pada tutorial sebelumnya

Pastikan juga specify point file nya sudah sesuai dengan data kita.

Akan keluar tampilan surface kita dengan kontur yang sudah terlihat seperti berikut ini

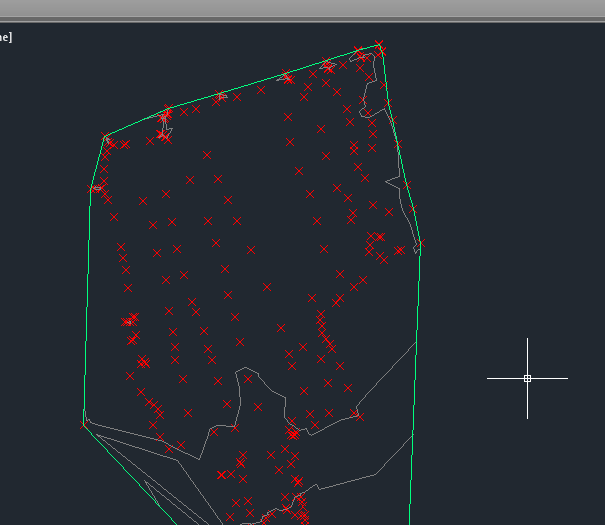

Jika kita perhatikan gambar diatas akan terlihat garis kontur dan warna hijau yang merupakan boundarynya

Jika kita tidak ingin menampilkan boundarynya dapat dihilangkan dengan cara

klik pada surfacesnya kemudian pada menubar diatas perhatikan akan keluar menu baru

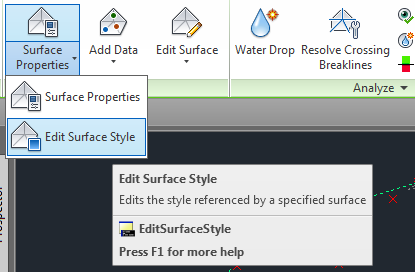

Silakan teman-teman pilih Surface Properties kemudian klik Edit Surface Style

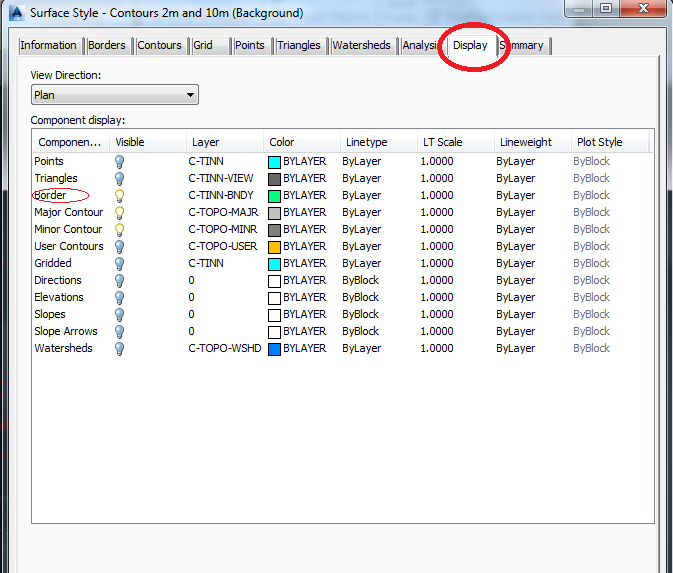

Pada kotak dialog yang baru silakan menuju menu display dan akan ada beberapa component display disana

Pada opsi border matikan saja dengan mengklik icon lampu yang berwarna kuning

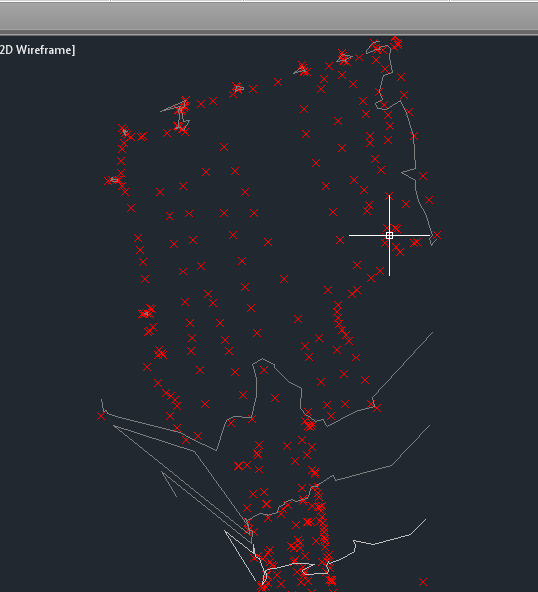

Selanjutnya kalian akan mendapati bahwa surface dengan kontur kalian kali ini sudah tidak ada garis hijau sebagai border pada AutoCAD Civil 3D ini

Yang perlu diperhatikan disini adalah karena tadi pada saat awal kita tidak menentukan interval konturnya

maka secara default AutoCAD Civil 3D ini akan meng-generate interval kontur default dengan 2 meter untuk kontur minornya dan 5 meter untuk kontur mayornya (lihat pada opsi Create Surface yang sudah ditulis di atas)

Jika ingin dirubah untuk style kontur dan interval konturnya

klik terlebih dahulu pada surfaces kemudian pada menu bar diatas akan keluar lagi menu surface properties

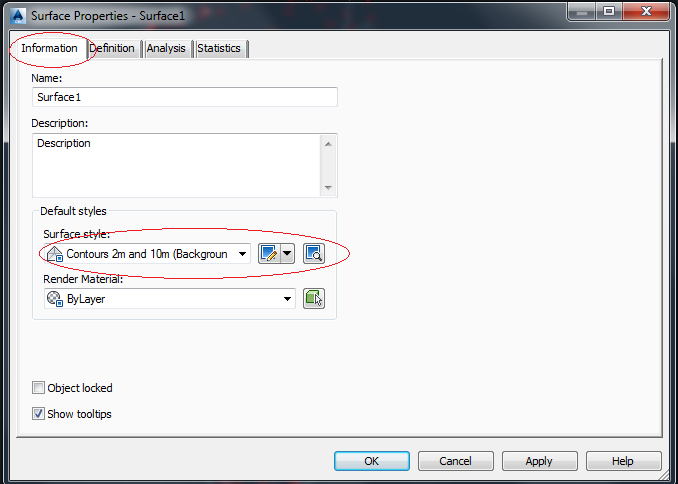

Silakan pilih surface properties dan akan keluar kotak dialog baru seperti berikut ini

Pada kotak dialog yang baru pilih menu Information kemudian pada Surface Style klik icon seperti di bawah ini

Kemudian akan keluar kotak dialog baru

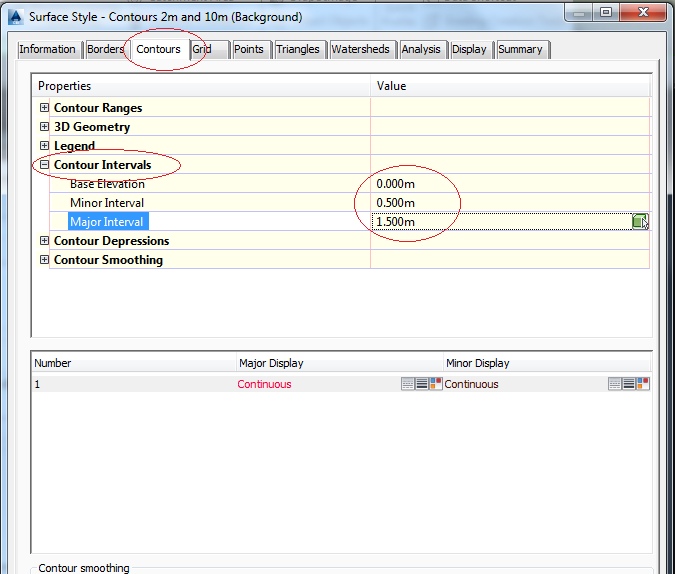

Pilih pada menu ContourContour Interval

Kemudian isikan sesuai dengan keinginan teman-teman berapa interval konturnya

Sebagai contoh pada latihan kali ini kita akan memilih kontur minor intervalnya adalah 0.5 meter

dan untuk kontur mayor intervalnya adalah 1.5 meter

Kemudian klik Ok

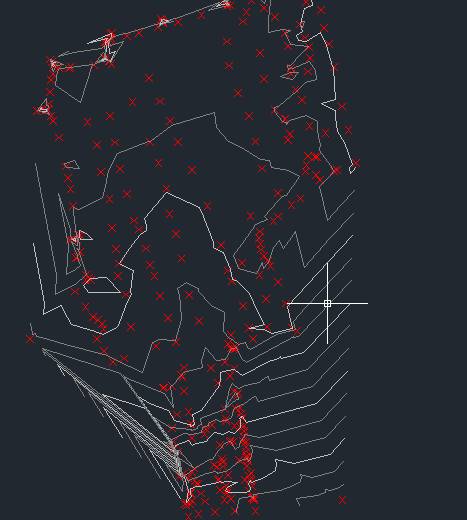

Kembali ke screen AutoCAD Civil 3D. Kita akan mendapati bahwasanya kontur kita tadi sudah berubah dari yang sebelumnya memiliki interval kontur 2 dan 5 meter menjadi kontur interval 0.5 dan 1.5 meter


Demikian tadi adalah tutorial untuk membuat surface dan membuat kontur menggunakan AutoCAD Civil 3D

Jika ada pertanyaan silakan tinggalkan pada kolom komentar dan jangan lupa bagikan ke teman-teman kalian untuk informasi yang semoga berguna ini
